Resistencia anticorrosiva superior a 1000 H sin pintura

Cuando se habla de pretratamiento del aluminio nos solemos referir a la capa de conversión como pasivado. Las prestaciones anticorrosivas del sistema final, suelen evaluarse con un recubrimiento como pueda ser una pintura en polvo.

Como hacer frente a materiales que requieren protección anticorrosiva sin recubrimiento posterior?

Es en estos casos cuando la capa de conversión tiene que demostrar sus propiedades.

Obviamente los resultados finales no solo dependerán de la capa de conversión como tal, la preparación de la superficie, así como la aleación sometida a ensayo, tiene una importancia relevante.

Sectores industriales como puedan ser industria automovilística, ferroviaria, aeronáutica, militar… entre otras, suelen ser los que solicitan material sin recubrimiento posterior con elevada resistencia anticorrosiva.

En MacDermid Enthone realizamos una batería de pruebas para un OEM el cual exigía una resistencia anticorrosiva superior a 1000 H en niebla salina neutra.

Todos los ensayos superaron los resultados, pero buscando la economía del proceso, decidimos optar por el que menos etapas requería.

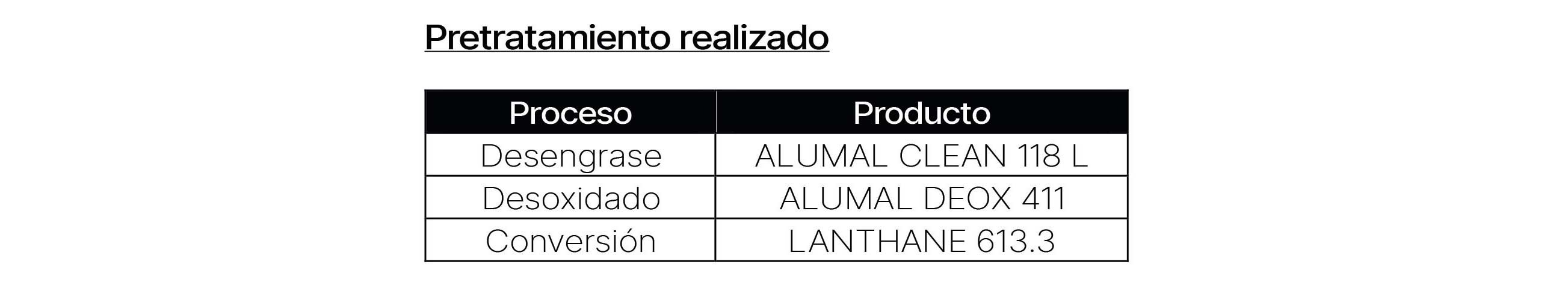

De los productos descritos en el proceso, quizás uno de los mas importantes es el ALUMAL DEOX 411, el cual está especialmente formulado para desoxidar todo tipo de aleaciones de aluminio, pero especialmente aleaciones de fundición sin dejar nada de smut en superficie y gestionando de forma eficiente todos y cada uno de los elementos que las componen.

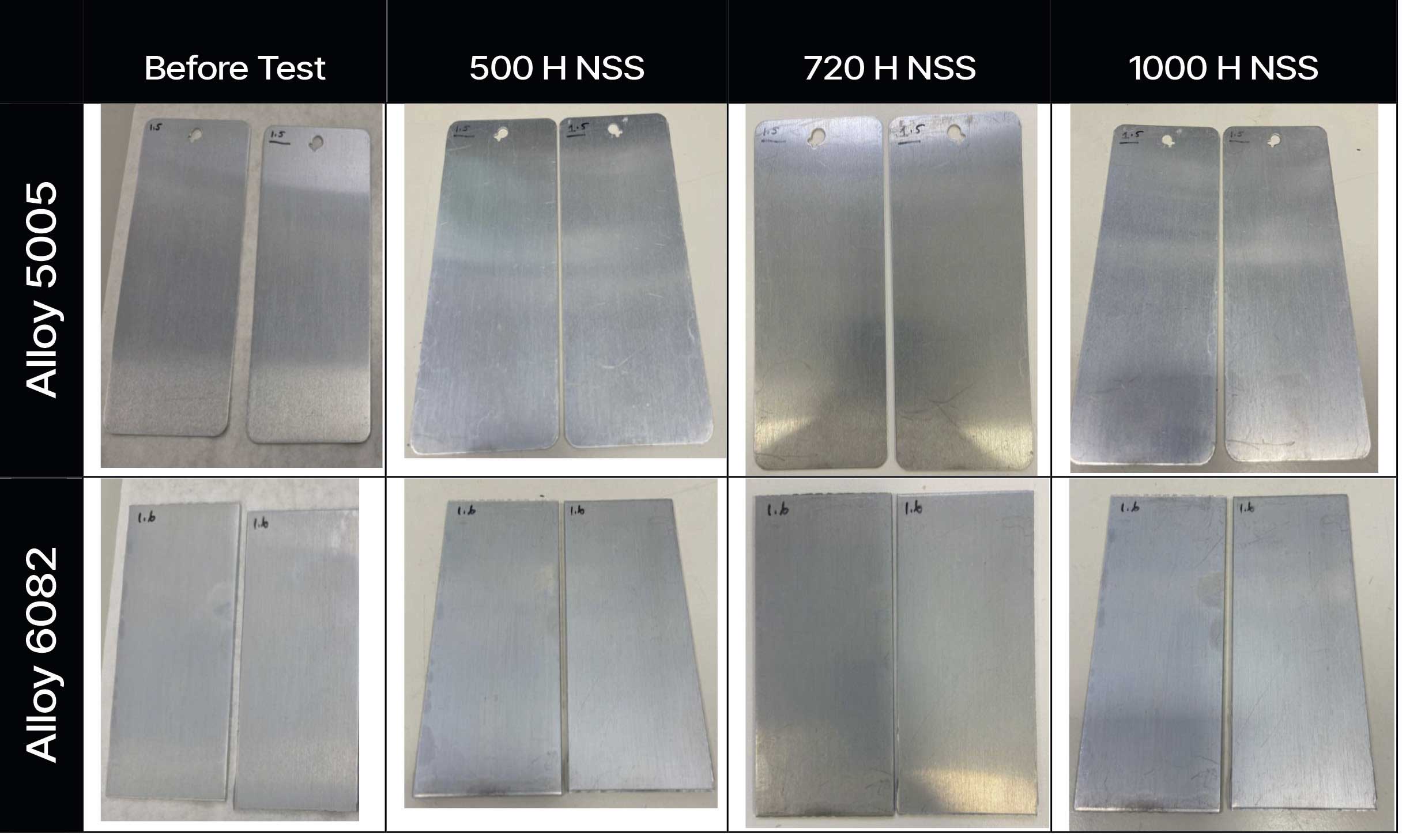

En el caso de los resultados que se muestran a continuación, se trata de las aleaciones 5005 y 6082, pretratadas y sin recubrimiento posterior, tras ensayo en niebla salina neutra con una duración superior a 1000 H. No aparece ningún punto de corrosión.
